Pengenalan Jendela Software IDE Arduino
Hai sobat,Ketemu dengan admin lagi,hehehehe. Sebelumnya admin telah membagikan tutorial
tentang install Arduino IDE di windows. Jika kalian udah install,Setelah itu kalian buka arduino
dan sekarang ada di jendela arduino,tapi kalian tidak tau fungsi dari masing-masing menu. Tapi
kalian jangan bingung,disini admin akan memberikan penjelasan tentang pengenalan jendela
software IDE arduino
Ok lah,Langsung jebroot aja ya....hehehehehe
Pengenalan Jendela Software IDE Arduino
tentang install Arduino IDE di windows. Jika kalian udah install,Setelah itu kalian buka arduino
dan sekarang ada di jendela arduino,tapi kalian tidak tau fungsi dari masing-masing menu. Tapi
kalian jangan bingung,disini admin akan memberikan penjelasan tentang pengenalan jendela
software IDE arduino
Ok lah,Langsung jebroot aja ya....hehehehehe

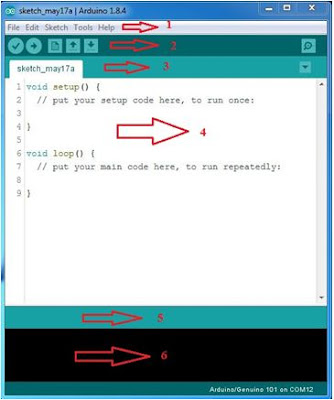

Pengenalan Jendela Software IDE Arduino
1.
Menu
IDE Arduino.
File
·
New, berfungsi
untuk membuat membuat sketch baru dengan bare minimum yang terdiri void setup()
dan void loop().
·
Open, berfungsi
membuka sketch yang pernah dibuat di dalam drive.
·
Open Recent, merupakan
menu yang berfungsi mempersingkat waktu pembukaan file atau sketch yang
baru-baru ini sudah dibuat.
·
Sketchbook, berfungsi
menunjukan hirarki sketch yang kamu buat termasuk struktur
foldernya.
·
Example, berisi
contoh-contoh pemrograman yang disediakan pengembang Arduino, sehingga kamu
dapat mempelajari program-program dari contoh yang diberikan.
·
Close, berfungsi
menutup jendela Arduino IDE dan menghentikan aplikasi.
·
Save as…, berfungsi
menyimpan sketch yang sedang dikerjakan atau sketch yang
sudah disimpan dengan nama yang berbeda.
·
Page Setup, berfungsi
mengatur tampilan page pada proses pencetakan.
·
Print, berfungsi
mengirimkan file sketch ke mesin cetak untuk dicetak.
·
Preferences, disini
kam dapat merubah tampilan interface IDE Arduino.
·
Quit, berfungsi
menutup semua jendela Arduino IDE. Sketch yang masih terbuka
pada saat tombol Quit ditekan, secara otomatis akan terbuka
pada saat Arduino IDE dijalankan.
Edit
·
Undo/Redo, berfungsi untuk mengembalikan perubahan yang sudah
dilakukan pada Sketch beberapa langkah mundur dengan Undo atau
maju dengan Redo.
·
Cut, berfungsi untuk meremove teks yang
terpilih pada editor dan menempatkan teks tersebut pada clipboard.
·
Copy, berfungsi menduplikasi teks yang terpilih kedalam
editor dan menempatkan teks tersebut pada clipboard.
·
Copy for Forum, berfungsi melakukan copy kode dari
editor dan melakukan formating agar sesuai untuk ditampilkan
dalam forum, sehingga kode tersebut bisa digunakan sebagai bahan diskusi dalam
forum.
·
Copy as HTML, berfungsi menduplikasi teks yang terpilih kedalam
editor dan menempatkan teks tersebut pada clipboard dalam
bentuk atau format HTML. Biasanya ini digunakan agar code dapat diembededdkan pada
halaman web.
·
Paste, berfungsi menyalin data yang terdapat pada clipboard,
kedalam editor.
·
Select All, berfungsi untk melakukan pemilihan teks atau kode
dalam halaman editor.
·
Comment/Uncomment, berfungsi memberikan atau menghilangkan tanda //
pada kode atau teks, dimana tanda tersebut menjadikan suatu baris kode sebagai
komen dan tidak disertakan pada tahap kompilasi.
·
Increase/Decrease
Indent, berfunsgi untuk mengurangi atau
menambahkan indetntasi pada baris kode tertentu. Indentasi adalah “tab”.
·
Find, berfungsi memanggil jendela window find and
replace, dimana kamu dapat menggunakannya untuk menemukan variabel atau
kata tertentu dalam program atau menemukan serta menggantikan kata tersebut
dengan kata lain.
·
Find Next, berfungsi
menemukan kata setelahnya dari kata pertama yang berhasil ditemukan.
·
Find Previous, berfungsi
menemukan kata sebelumnya dari kata pertama yang berhasil ditemukan.
· Verify/Compile,
berfungsi untuk mengecek apakah sketch yang kamu buat ada kekeliruan
dari segi sintaks atau tidak. Jika tidak ada kesalahan, maka sintaks yang kamu
buat akan dikompile kedalam bahasa mesin.
· Upload,
berfunsi mengirimkan program yang sudah dikompilasi ke Arduino Board.
· Uplad Using Programmer, menu ini berfungsi untuk menuliskan bootloader kedalam
IC Mikrokontroler Arduino. Pada kasus ini kamu membutuhkan perangkat tambahan
seperti USBAsp untuk menjembatani penulisan program bootloader ke
IC Mikrokontroler.
· Export Compiled Binary, berfungsi
untuk menyimpan file dengan ekstensi .hex, dimana file ini dapat
disimpan sebagai arsip untuk di upload ke board lain menggunakan tools yang
berbeda.
· Show Sketch Folder, berfungsi
membuka folder sketch yang saat ini dikerjakan.
· Include Library,
berfunsi menambahkan library/pustaka kedalam sketch yang
dibuat dengan menyertakan sintaks #include di awal kode. Selain itu kamu juga
bisa menambahkan library eksternal dari file .zip kedalam
Arduino IDE.
· Add File…,
berfungsi untuk menambahkan file kedalam sketch arduino (file
akan dikopikan dari drive asal). File akan muncul sebagai tab baru dalam
jendela sketch.
·
Auto Format, berfungsi
melakukan pengatran format kode pada jendela editor
·
Archive Sketch, berfungsi
menyimpan sketch kedalam file .zip
·
Fix Encoding &
Reload, berfungsi memperbaiki
kemungkinan perbedaan antara pengkodean peta karakter editor danpeta karakter
sistem operasi yang lain.
·
Serial Monitor, berungsi membuka jendela serial monitor untuk
melihat pertukaran data.
·
Board, berfungsi memilih dan melakukan konfigurasi board
yang digunakan.
·
Port, memilih port sebbagai kanal komunikasi antara
software dengan hardware.
·
Programmer, menu
ini digunakan ketika kamu hendak melakukan pemrograman chip mikrokontroller
tanpa menggunakan koneksi Onboard USB-Serial. Biasanya digunakan pada
proses burning bootloader.
·
Burn Bootloader, mengizinkan kamu untuk mengkopikan program
bootloader kedalam IC mikrokontroler
Disini kamu
bisa mendapatkan bantuan terhadap kegalauanmu mengenai pemrograman. Menu help
berisikan file-file dokumentasi yang berkaitan dengan masalah yang sering
muncul, serta penyelesaiannya. Selain itu pada menu help juga diberikan link
untuk menuju Arduino Forum guna menanyakan serta mendiskusikan berbagai masalah
yang ditemukan.
2.
Kumpulan
shortcut yang sering digunakan dalam proses pemograman.
Verify
berfungsi untuk melakukan checking kode yang kamu
buat apakah sudah sesuai dengan kaidah pemrograman yang ada atau belum
|
|
Upload
Berfungsi untuk melakukan kompilasi program atau
kode yang kamu buat menjadi bahasa yang dapat dipahami oleh mesih alias si
Arduino.
|
|
New
berfungsi untuk membuat Sketch baru
|
|
Open
Berfungsi untuk membuka sketch yang pernah kamu buat dan
membuka kembali untuk dilakukan editing atau sekedar upload ulang ke Arduino.
|
|
Save
Berfungsi untuk menyimpan Sketch yang telah kamu buat.
|
|
Serial Monitor
|
3.
Nama
Sketch.
4.
Editor
Sketch. Disinilah anda mengedit sketch menggunakan bahasa C atau C++.
5.
Jendela
informasi atau notifikasi jika melakukan sesuatu di arduino IDE.
6.
Jendela
debug. Jika ada kesalahan programing maka akan muncul di jendela ini, hal ini
untuk mempermudah dalam pemograman.
